钢格栅板在地铁通风口的巧妙运用

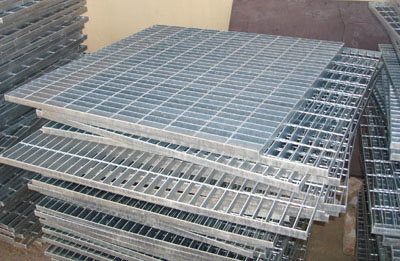

　地铁通风口采用对插式钢格板或全扁钢格栅板。横杆为扁钢，截面与负载扁钢的相同，经纬排列交叉相互插入。具有外形美观，表面平整，双向承重，承载力大，但自身重量较重。由于横向和纵向的扁钢共同承担荷载，因而它具有单位重量承载力高的优点。此外它还具备易于生产、造价低廉、形式整齐划一等优点。

　　制作要求

　　1、所有材料必须严格按照采购要求进行采购，保证钢格板的制作尺寸要求。钢格板在冲孔的时候要查看冲孔是否均匀标准;焊接是否牢固美观,是否有虚焊漏焊,这些都会影响到插接钢格板的质量与美观;

　　2、受力扁钢的最小支撑长度等于钢格板的厚度，最小为30mm。

　　3、包边采用焊高不小于承载扁钢厚度的单面贴脚焊，焊缝长度不得小于承载扁钢厚度的四倍。

　　4、固定钢格板：每条边焊3道，平面中心线处焊一道，两端各焊一道，焊缝位置可以是边框的内侧或外侧最易施焊处。焊缝的长度等于网孔的宽度。

　　5、制造商必须采取一切技术措施保证每块钢格板与其连接构件在工作现场的调整，不允许进行临时的切割、焊接等。
